90-0012-01（11SC-1）：很受欢迎的一款笔式汞灯。其简单的物理尺寸适合于多种应用。灯的点亮长度为2.12"（53.8毫米），总长度为4.62"（117.3毫米）。灯发出的光谱能量主要集中在254nm。该标定电压800V（起点）和270V（运行）。

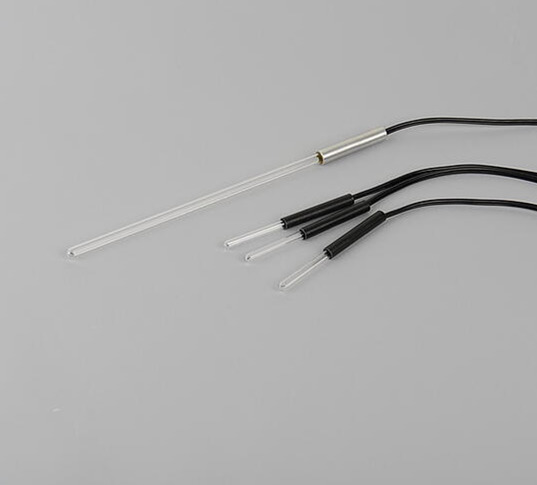

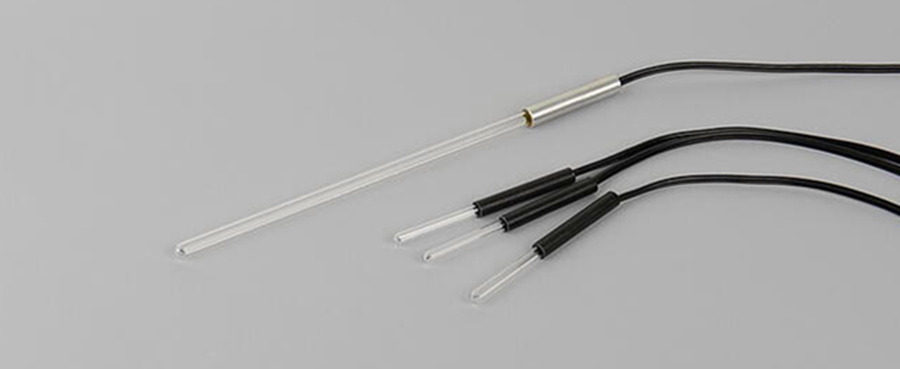

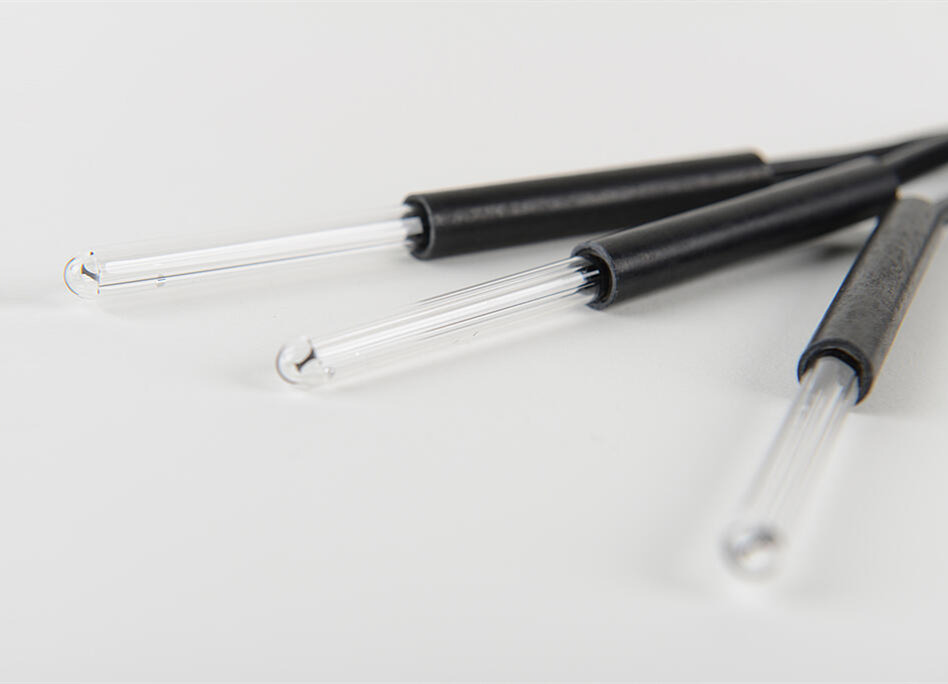

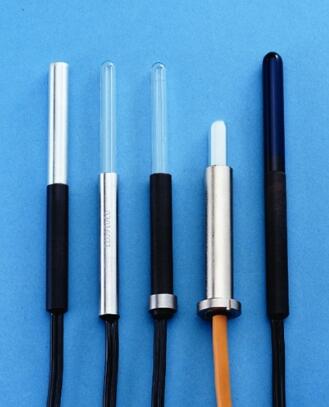

Pen-Ray®由高等级的石英材料制造，一些受欢迎的汞灯机型如下；
Analytik Jena 零件编号和规格在下表中详细说明
90-0012-01（11SC-1）：
很受欢迎的一款笔式汞灯。其简单的物理尺寸适合于多种应用。
灯的点亮长度为2.12"（53.8毫米），总长度为4.62"（117.3毫米）。
灯发出的光谱能量主要集中在254nm。该标定电压800V（起点）和270V（运行）。
推荐电源99-0055-01（或99-0055-02）。
90-0019-01（11SC-1L）：
是11SC-1的长波版本。所有属性是相同的，除了石英管套有一个蓝色滤色器，以吸收可见光，增大点燃长度到2.25"（57.2毫米）和扩大外径0.375"（9.5毫米）。主要排放是365nm（长波）由254nm的转换功率。
推荐电源99-0055-01（或99-0055-02）。
90-0020-01（11SC-2）：
较短的点亮长度（0.75"，19.1毫米）为11SC-1受限制版本，其他所有属性都是相同的，
标定电压800V是（启动）和270V（运行），推荐电源99-0055-01（或99-0055-02）
90-0004-01（3SC-9）：
很受欢迎的大型笔式灯，点亮长度为9.0"（228.6毫米），外径为0.375"（9.5mm）。
灯常用于光反应和臭氧产量。光谱能量主要集中在254nm。
标定电压为640V（起点）和560V（运行）。推荐电源：115V 99-0055-01或99-0004.02 220V。
Analytik Jena Pen-Ray®汞灯的规格型号
下表说明了标准的笔射线汞灯的标称亮度，当电流供给到灯是一个变量。它还包括由灯在这些电流产生的典型温度。输出处测量的距离的0.75"（19.1毫米）。发射强度遵循平方反比定律。所有测量都用一个UVX辐射计，以获得精准的精度。
| Mercury Lamps | |||||||
|---|---|---|---|---|---|---|---|

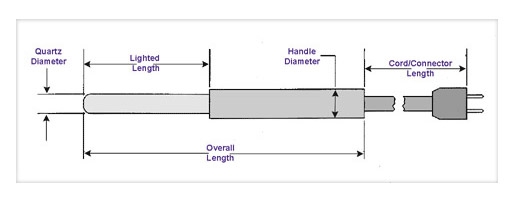

| 型号 | 点燃长度 | 总灯长 | 点燃直径 | 手柄直径 | 波长 | 线长 | 电源 |
| 90-0001-04 | 0.88" (22.4 mm) | 3.13" (79.5 mm) | 0.362" (9.2 mm) | 0.44" (11.2 mm) | 302 nm | 3" (76.2 mm) Std conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0001-05 | 2.25" (57.2 mm) | 4.5" (114.3 mm) | 0.362" (9.2 mm) | 0.44" (11.2 mm) | 254 nm | 16" (406.4 mm) Std conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0002-01 | 0.75" (19.1 mm) | 3.25" (82.6 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 5" (127 mm) / Stripped | |
| 90-0003-01 | 2.12" (53.8 mm) | 4.62" (117.3 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 16" (406.4 mm) / Std conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0004-01 | 9.0" (228.6 mm) | 11.6" (295.1 mm) | 0.375" (9.5 mm) | 0.50" (12.7 mm) | 254 nm | 16" (406.4 mm) / Std conn. | PS-4 99-0004-01 (115 V) 99-0004-02 (230 V) |
| 90-0004-03 | 8.0" (203.2 mm) | 10.6" (269.7 mm) | 0.375" (9.5 mm) | 0.50" (12.7 mm) | 254 nm | 16" (406.4 mm) / Std. conn. | PS-4 99-0004-01 (115 V) 99-0004-02 (230 V) |
| 90-0004-04 | 2" (50.8 mm) | 4.6" (117.3 mm) | 0.375" (9.5 mm) | 0.50" (12.7 mm) | 254 nm | 16" (406.4 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0004-07 | 6.0" (152.4 mm) | 8.62" (218.9 mm) | 0.375" (9.5 mm) | 0.50" (12.7 mm) | 254 nm | 16" (406.4 mm) / Std conn. | PS-4 99-0004-01 (115 V) 99-0004-02 (230 V) |
| 90-0004-10 | 9.0" (228.6 mm) | 11.6" (295.1 mm) | 0.375" (9.5 mm) | 0.50" (12.7 mm) | 254 nm | 42" (1067 mm) / Stripped | PS-4 99-0004-01 (115 V) 99-0004-02 (230 V) |
| 90-0004-11 | 6.0" (152.4 mm) | 8.62" (218.9 mm) | 0.375" (9.5 mm) | 0.50" (12.7 mm) | 254 nm | 16" (406.4 mm) / Stripped | PS-4 99-0004-01 (115 V) 99-0004-02 (230 V) |
| 90-0004-15 | 9" (228.6 mm) | 11.6" (295.1 mm) | 0.375" (9.5 mm) | 0.50" (12.7 mm) | 254 nm | 15.63" (397 mm) / | PS-4 99-0004-01 (115 V) 99-0004-02 (230 V) |
| 90-0012-01 | 2.12" (53.8 mm) | 4.62" (117.3 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 16" (406.4 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0019-01 | 2.25" (57.2 mm) | 4.62" (117.3 mm) | 0.3" (6.5 mm) | 0.375" (9.5 mm) | 351/365 nm | 16" (406.4 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0019-04 | 2.25" (57.15 mm) | 4.62" (117.3 mm) | 0.3" (6.5 mm) | 0.375" (9.5 mm) | 351/365 nm | 16" (406.4 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0019-06 | 3.6" (91.8 mm) | 6.1" (155.4 mm) | 0.3" (6.5 mm) | 0.4" (9.5 mm) | 351/365 nm | 16" (406.4 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0020-01 | 0.75" (19.1 mm) | 3.25" (82.6 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 16" (406.4 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0033-01 | 0.94" (23.9 mm) | 2.84" (72.1 mm) | 0.36" (9.2 mm) | 0.44" (11.2 mm) | 254 nm | 6" (152 mm) / Stripped | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0033-02 | 0.94" (23.9 mm) | 2.84" (72.1 mm) | 0.36" (9.2 mm) | 0.44" (11.2 mm) | 254 nm | 20" (508 mm) / Stripped | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0033-03 | 0.94" (23.9 mm) | 3" (76.2 mm) | 0.36" (9.2 mm) | 0.44" (11.2 mm) | 254 nm | 10" (254 mm) / Stripped | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0037-01 | 2.12" (53.8 mm) | 4.87" (123.69 mm) | 0.256" (6.5 mm) | 0.5" (12.7 mm) | 254 nm | 12" (304.8 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0041-02 | 2.12" (53.8 mm) | 4.62" (117.3 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 5.5" (139.7 mm) / Special | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0059-01 | 0.75" (19.1 mm) | 3.25" (82.6 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 16" (406.4 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0075-03 | 3.95" (100.3 mm) | 6.45" (163.8 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 16" (406.4 mm) / Std. conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0077-01 | 1.18" (29.9 mm) | 3.50" (88.9 mm) | 0.36" (9.2 mm) | 0.50" (12.7 mm) | 365 nm | 6" (152 mm) / 6 pin conn. | N/A |
| 90-0077-03 | 0.95" (24.1 mm) | 3.50" (90.1 mm) | 0.36" (9.2 mm) | 0.50" (12.7 mm) | 365 nm | 12" (304.1 mm) / 6 pin conn. | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0079-01 | 1.0" (25.4 mm) | 2.90" (73.7 mm) | 0.36" (9.2 mm) | 0.43" (10.9 mm) | 365 nm | 26.5" (673 mm) / Stripped | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0084-01 | 1.0" (25.4 mm) | 3.22" (81.8 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 14" (355.6 mm) / Std. conn | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0084-04 | 1.0" (25.4 mm) | 3.22" (81.8 mm) | 0.256" (6.5 mm) | 0.44" (11.12 mm) | 254 nm | 14" (355.6 mm) / Stripped | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
| 90-0086-03 | 1.75" (44.45 mm) | 4.25" (107.95 mm) | 0.256" (6.5 mm) | 0.375" (9.5 mm) | 254 nm | 6" (152.4 mm) / Stripped | PS-1 99-0055-01 (115 V) 99-0055-02 (230 V) |
